Таблица характеристик на русском языке для автокрана Junton JPC160H5. Рабочий радиус по бокам колонки слева и справа, сделан чтобы на широкой таблице было удобнее сопоставлять строку с нагрузкой.
| Рабочий радиус, м |
Длина стрелы, м | Рабочий радиус, м |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9.82 | 13.41 | 16.99 | 22.37 | 27.75 | 33.12 | 38.50 | 15.20 | 20.58 | 25.95 | 31.33 | 18.78 | 24.16 | 29.54 | 34.92 | ||
| 3.0 | 16000 | 13500 | 12400 | 10500 | 10000 | 3.0 | ||||||||||
| 3.5 | 16000 | 13500 | 12400 | 9800 | 10500 | 10000 | 3.5 | |||||||||
| 4.0 | 16000 | 13200 | 12000 | 9800 | 10500 | 10000 | 10000 | 9200 | 4.0 | |||||||
| 4.5 | 15200 | 12800 | 11200 | 9800 | 8700 | 10500 | 10000 | 8000 | 10000 | 9200 | 4.5 | |||||
| 5.0 | 14400 | 12400 | 10700 | 9600 | 8700 | 10400 | 10000 | 7800 | 10000 | 9000 | 7400 | 5.0 | ||||
| 5.5 | 12200 | 11800 | 10000 | 9200 | 8600 | 10400 | 9700 | 7500 | 5600 | 9700 | 8900 | 7300 | 5.5 | |||
| 6.0 | 10900 | 11000 | 9500 | 8600 | 8000 | 6600 | 10200 | 9400 | 7400 | 5600 | 9300 | 8400 | 7100 | 5400 | 6.0 | |
| 6.5 | 10000 | 10000 | 9000 | 8100 | 7600 | 6600 | 10000 | 8800 | 7200 | 5500 | 8900 | 8000 | 6900 | 5400 | 6.5 | |
| 7.0 | 9200 | 9000 | 8700 | 7800 | 7200 | 6200 | 5000 | 8600 | 7800 | 7000 | 5400 | 8500 | 7600 | 6700 | 5400 | 7.0 |
| 7.5 | 7500 | 7100 | 6700 | 6800 | 5600 | 5000 | 7500 | 7400 | 6800 | 5200 | 7300 | 7200 | 6500 | 5200 | 7.5 | |
| 8.0 | 6700 | 6000 | 6000 | 6400 | 5300 | 4800 | 6700 | 7200 | 6400 | 5000 | 6600 | 7000 | 6200 | 5000 | 8.0 | |
| 9.0 | 5700 | 4900 | 5500 | 5900 | 5000 | 4600 | 6000 | 6800 | 6000 | 4800 | 6000 | 6600 | 5800 | 4800 | 9.0 | |
| 10.0 | 4600 | 4100 | 4500 | 5100 | 4700 | 4400 | 5200 | 6200 | 5500 | 4700 | 5300 | 6000 | 5500 | 4600 | 10.0 | |
| 11.0 | 3300 | 3500 | 4200 | 4500 | 4200 | 4300 | 4500 | 4500 | 4500 | 4500 | 5000 | 5200 | 4400 | 11.0 | ||
| 12.0 | 2500 | 3000 | 3700 | 3800 | 3800 | 4000 | 4100 | 4100 | 3500 | 4000 | 4200 | 4000 | 12.0 | |||
| 13.0 | 2000 | 2500 | 3200 | 3400 | 3400 | 3300 | 3400 | 3400 | 3000 | 3200 | 3500 | 3700 | 13.0 | |||
| 14.0 | 2000 | 2700 | 2900 | 3000 | 2900 | 2900 | 2900 | 2500 | 2800 | 3100 | 3200 | 14.0 | ||||
| 15.0 | 1300 | 2400 | 2500 | 2600 | 2500 | 2500 | 2500 | 2000 | 2500 | 2700 | 2800 | 15.0 | ||||
| 16.0 | 800 | 2200 | 2300 | 2400 | 2200 | 2200 | 2200 | 2100 | 2500 | 2600 | 16.0 | |||||
| 18.0 | 1600 | 1700 | 1800 | 1900 | 1900 | 1700 | 1900 | 2000 | 18.0 | |||||||
| 20.0 | 1200 | 1300 | 1600 | 1800 | 1600 | 1500 | 1600 | 20.0 | ||||||||
| 22.0 | 600 | 900 | 1100 | 1300 | 1100 | 1200 | 22.0 | |||||||||
| 24.0 | 700 | 1000 | 800 | 700 | 1000 | 24.0 | ||||||||||
| 26.0 | 500 | 600 | 500 | 700 | 26.0 | |||||||||||
| 28.0 | 400 | 500 | 28.0 | |||||||||||||
| Кратность полиспаста |
7 | 6 | 5 | 5 | 4 | 3 | 3 | 5 | 4 | 4 | 3 | 5 | 4 | 3 | 3 | Кратность полиспаста |
| Выдвижение секций стрелы, % | ||||||||||||||||
| 2-я секция | 0% | 50% | 100% | 100% | 100% | 100% | 100% | 0% | 0% | 0% | 0% | 50% | 50% | 50% | 50% | 2-я секция |
| 3-я секция | 0% | 0% | 0% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 3-я секция |
| 4-я секция | 0% | 0% | 0% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 4-я секция |
| 5-я секция | 0% | 0% | 0% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 25% | 50% | 75% | 100% | 5-я секция |

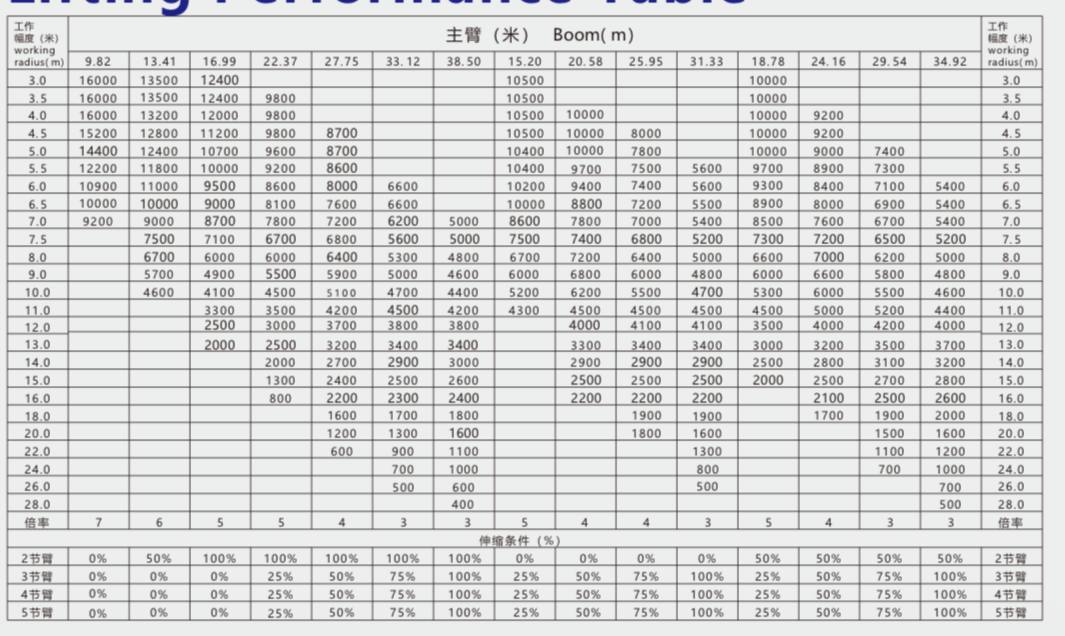

Оригинальное изображение таблицы с официального сайта производителя
